มอเตอร์เกียร์ไร้แปรงแรงดันต่ำ

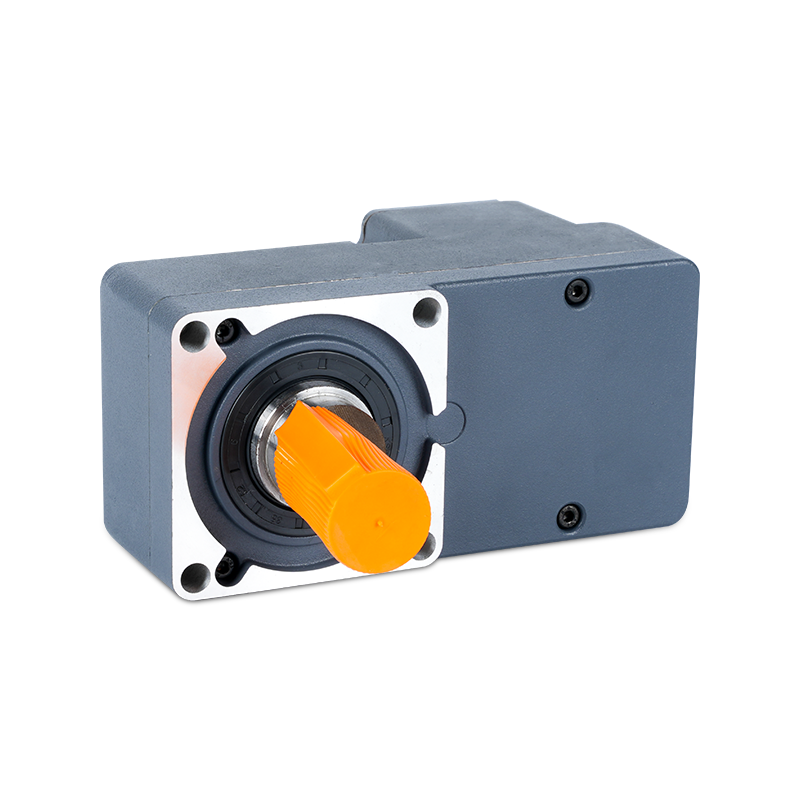

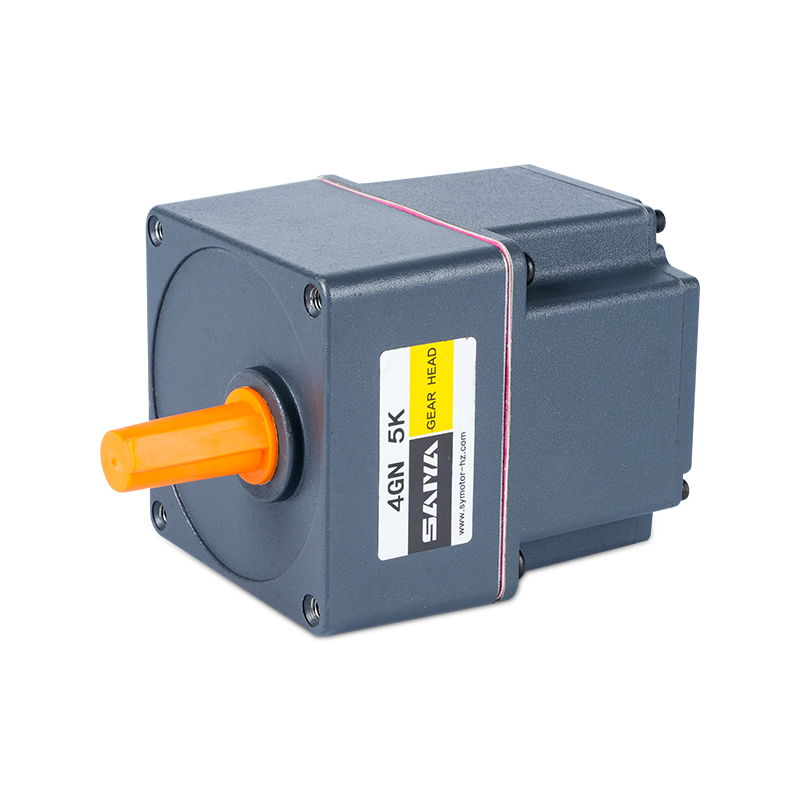

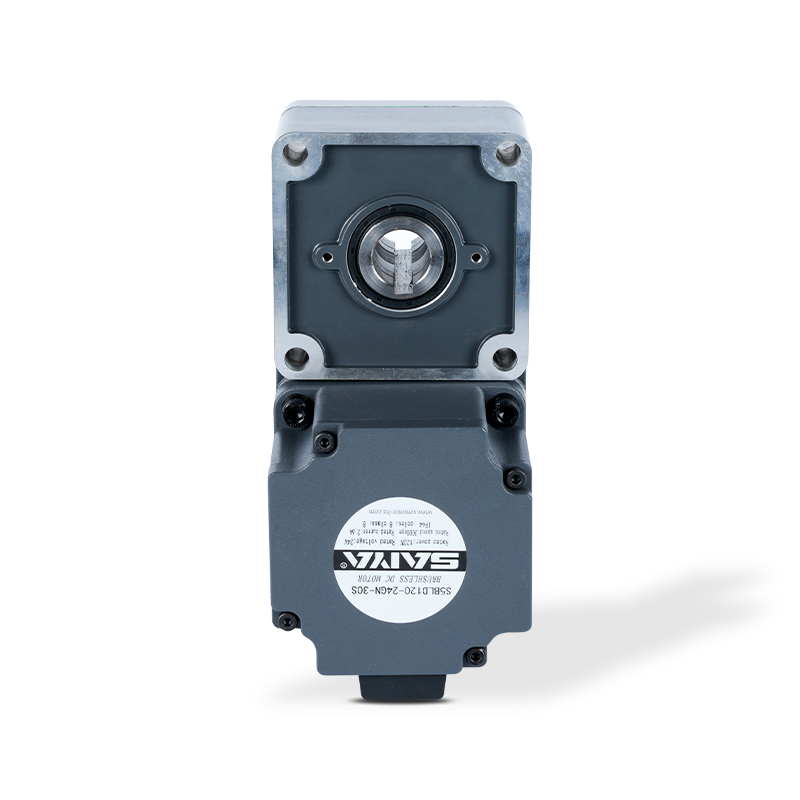

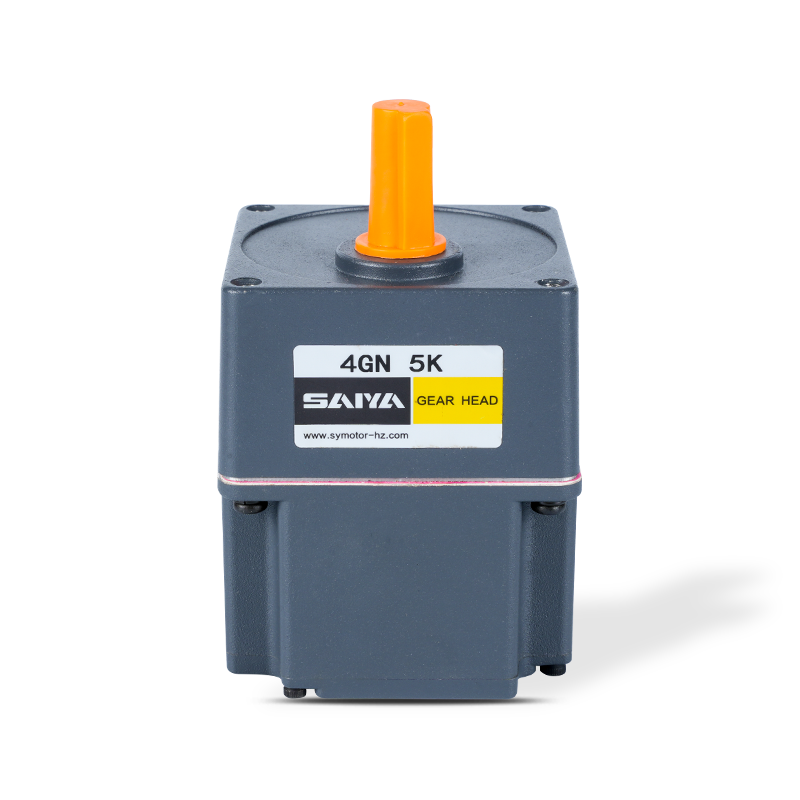

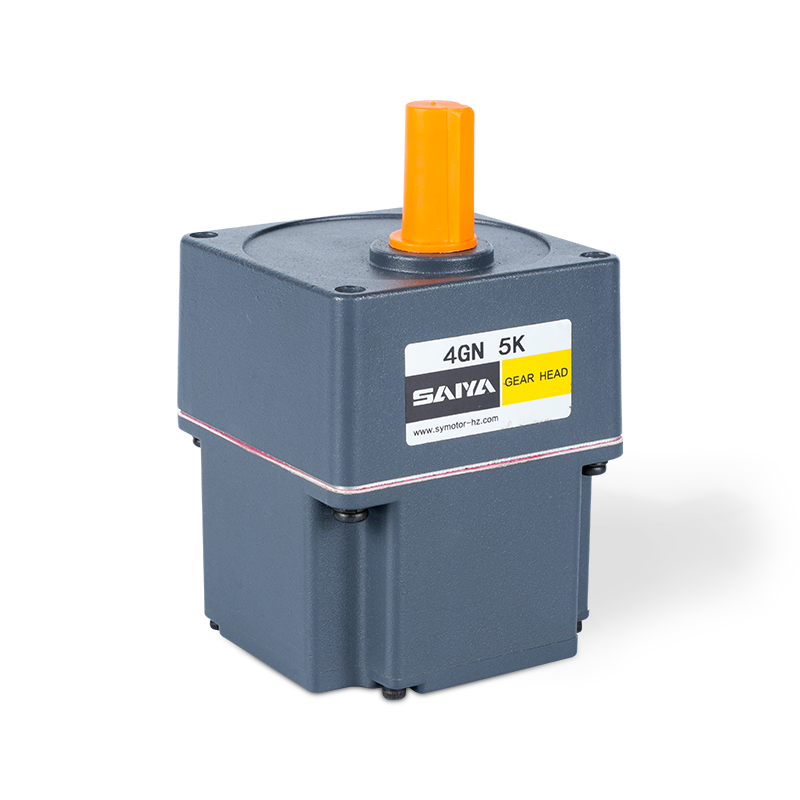

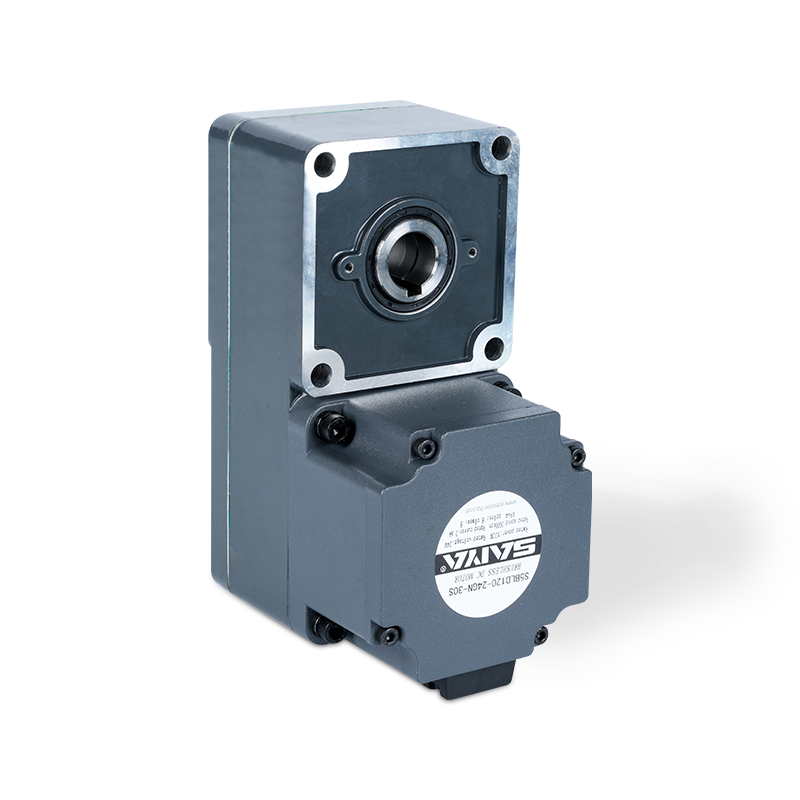

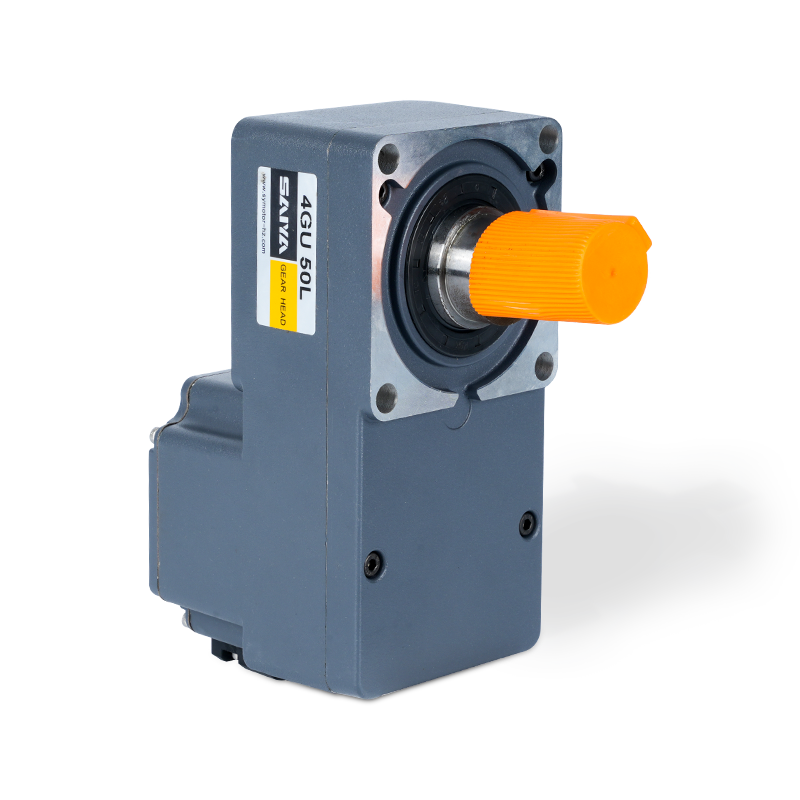

มอเตอร์เกียร์ไร้แปรง 48V

ขนาดแรงดันไฟฟ้า: 48V， 60mmx60mm-104mmx104mm

Power Rated: 25-400W

ความเร็วในการจัดอันดับ: 3000 รอบต่อนาที

อันดับปัจจุบัน: 1.0-10.5a

แรงบิด: 0.2-1.27n.m

ไม่มีบทความก่อนหน้า | ต่อไป

+ ติดต่อเรา + ดาวน์โหลดแคตตาล็อก วิดีโอสินค้า

แอปพลิเคชัน พื้นที่

เราเป็นองค์กรด้านเทคโนโลยีขั้นสูงที่มุ่งเน้นด้านการผลิตและการขายมอเตอร์ลดเกียร์ AC มอเตอร์ลดเกียร์ขนาดเล็ก มอเตอร์ลดเกียร์แบบดาวเคราะห์เฉพาะเซอร์โว มอเตอร์ DC แบบไม่มีแปรงถ่านและแบบไม่มีแปรงถ่าน และผลิตภัณฑ์อื่นๆ

การเรียงลำดับโลจิสติกส์
หุ่นยนต์อัตโนมัติ
การตัดเลเซอร์
ประตูควบคุมการเข้าถึง
สถานีพลังงานแสงอาทิตย์
อุปกรณ์การแพทย์
AGV

คำอธิบายสินค้า

มอเตอร์เกียร์ไร้แปรง 48V เป็นมอเตอร์ที่หลากหลายและมีประสิทธิภาพที่ออกแบบมาสำหรับแอพพลิเคชั่นที่หลากหลาย ด้วยขนาดตั้งแต่ 60 มม. x 60 มม. ถึง 104 มม. x 104 มม. มอเตอร์นี้สามารถพอดีกับขนาดอุปกรณ์ต่าง ๆ มันมีกำลังไฟที่ได้รับการจัดอันดับระหว่าง 25W ถึง 400W ทำให้เหมาะสำหรับงานทั้งแสงและงานหนัก มอเตอร์ทำงานด้วยความเร็วที่สอดคล้องกัน 3000 รอบต่อนาทีเพื่อให้มั่นใจว่าประสิทธิภาพที่ราบรื่นและเชื่อถือได้ มันมีกระแสไฟฟ้าที่ได้รับการจัดอันดับ 1.0 ถึง 10.5A ซึ่งบ่งชี้ถึงประสิทธิภาพและความสามารถในการประหยัดพลังงาน

หนึ่งในข้อกำหนดที่สำคัญของมอเตอร์นี้คือแรงบิดได้รับการจัดอันดับที่ 0.2-1.27 N.M ซึ่งให้แรงที่เพียงพอสำหรับการขับขี่ระบบกลไก การออกแบบที่ไร้แปรงช่วยเพิ่มความทนทานและลดความต้องการการบำรุงรักษาเนื่องจากไม่มีแปรงที่สึกหรอเมื่อเวลาผ่านไป สิ่งนี้ยังมีส่วนช่วยในการทำงานที่เงียบกว่าและประสิทธิภาพที่สูงขึ้นเมื่อเทียบกับมอเตอร์แปรง

มอเตอร์เกียร์ไร้แปรง 24V เหมาะสำหรับการใช้งานในระบบอัตโนมัติหุ่นยนต์ยานพาหนะไฟฟ้าและการใช้งานอุตสาหกรรมอื่น ๆ ที่มีการควบคุมที่แม่นยำและความน่าเชื่อถือในระยะยาวเป็นสิ่งจำเป็น ขนาดกะทัดรัดรวมกับลักษณะประสิทธิภาพที่แข็งแกร่งทำให้เป็นตัวเลือกที่ต้องการสำหรับวิศวกรและนักออกแบบที่กำลังมองหาโซลูชั่นมอเตอร์คุณภาพสูง

พารามิเตอร์มอเตอร์แรงดันไฟฟ้าต่ำ

แบบอย่าง	แรงดันไฟฟ้า V	ไม่โหลดปัจจุบัน อัน	ความเร็วไม่โหลด รอบต่อนาที	อำนาจที่ได้รับการจัดอันดับ W	จัดอันดับปัจจุบัน อัน	ความเร็วในการจัดอันดับ รอบต่อนาที	แรงบิด N.M	การป้องกันเกรด ip
S2BLD25-48 □	48	0.30	3400	25	1.0	3000	0.08	20
S5BLD60-48 □	48	0.30	3400	60	1.8	3000	0.19	20
S5BLD120-48 □	48	0.45	3600	120	3.5	3000	0.38	20
S6BLD400-48GU	48	1.50	3800	400	10.5	3000	1.27	20

พิมพ์

มอเตอร์แรงดันไฟฟ้าต่ำ

พิมพ์	แบบอย่าง
	เพลาปีกนก	เพลากลม
ประเภทลวดตะกั่ว	S2BLD25-48GN	S2BLD25-48A
	S4BLD60-48GN	S4BLD60-48A
	S5BLD120-48GU	S5BLD120-48A
	S6BLD400-48GU	S6BLD400-48A

หัวเกียร์เพลาขนาน (ขายแยกกัน)

ประเภทหัวเกียร์	รุ่นหัวเกียร์	อัตราส่วนเกียร์

ชีวิตที่ยาวนาน●เสียงต่ำ	2gn □ K 4gn □ K 5GU □ KB 6gu □ kb	3、3.6、5、6、7.5、9、 12.5、15、18、25、30、 36、50、60、75、90、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (หัวเกียร์ทศนิยม)

ป้อนอัตราส่วนเกียร์ในกล่องภายในชื่อรุ่น

ตารางแรงบิดมอเตอร์เกียร์

หัวเกียร์และมิดบ็อกซ์สามารถขายแยกต่างหาก

ป้อนอัตราส่วนเกียร์ในกล่อง () ภายในชื่อรุ่น

พื้นหลังสี□หมายถึงทิศทางการหมุนเดียวกันของมอเตอร์ในขณะที่ทิศทางการหมุนของผู้อื่นอยู่ตรงข้าม

ความเร็วจะถูกคำนวณโดยการหารความเร็วแบบซิงโครนัสของมอเตอร์ด้วยอัตราส่วนเกียร์ ความเร็วจริงคือ 2% ~ 20% น้อยกว่าค่าที่แสดงขึ้นอยู่กับขนาดของโหลด

เพื่อลดความเร็วเกินอัตราส่วนเกียร์ในตารางให้ติดตั้งหัวเกียร์ทศนิยม (อัตราส่วนเกียร์: 10) ระหว่างหัวเกียร์และมอเตอร์ ในกรณีนั้นแรงบิดที่อนุญาตคือ 3n · m

60 ชุดแรงบิดค่าเผื่อ Series: upside (n.m)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
แรงบิดเบี้ยเลี้ยง	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 ซีรี่ส์ค่าเผื่อแรงบิด: upside (n.m)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
แรงบิดเบี้ยเลี้ยง	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 ซีรี่ส์ค่าเผื่อแรงบิด: upside (n.m)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
แรงบิดเบี้ยเลี้ยง	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

104 ซีรี่ส์หน่วยแรงบิดเบี้ยเลี้ยง: กลับหัว (N.M)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
แรงบิดเบี้ยเลี้ยง	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

ขนาด 60 ซีรี่ส์ (หน่วย MM)

สกรูยึดจะรวมอยู่ในหัวเกียร์

ประเภทสายไฟตะกั่ว

น้ำหนัก: มอเตอร์: 0.5kg / gearhead: 0.48kg

รุ่นมอเตอร์

รุ่นหัวเกียร์

อัตราส่วนเกียร์

มิติ

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

ป้อนอัตราส่วนเกียร์ในกล่อง (□) ภายในชื่อรุ่น

ส่วนเพลาของประเภทเพลากลม

ไม่รวมน้ำหนักและรูปร่างมอเตอร์ส่วนเพลาเหมือนกับของประเภทเพลาเฟือง

หัวเกียร์ทศนิยม

มันสามารถเชื่อมต่อกับประเภทเพลาเฟือง GN 2GN10XK / น้ำหนัก: 0.2kg

Wrie ปลั๊กรู คำอธิบายสัญญาณที่สอดคล้องกัน

ปลั๊กรู	1	2	3	4
สัญญาณ	คุณ	W	Hz	หู
Plug Hole	5	6	7	8
สัญญาณ	V	gnd	HW	VCC

60 แรงดัน l ลดประเภท
