มอเตอร์เกียร์ไร้แปรงแรงดันสูง

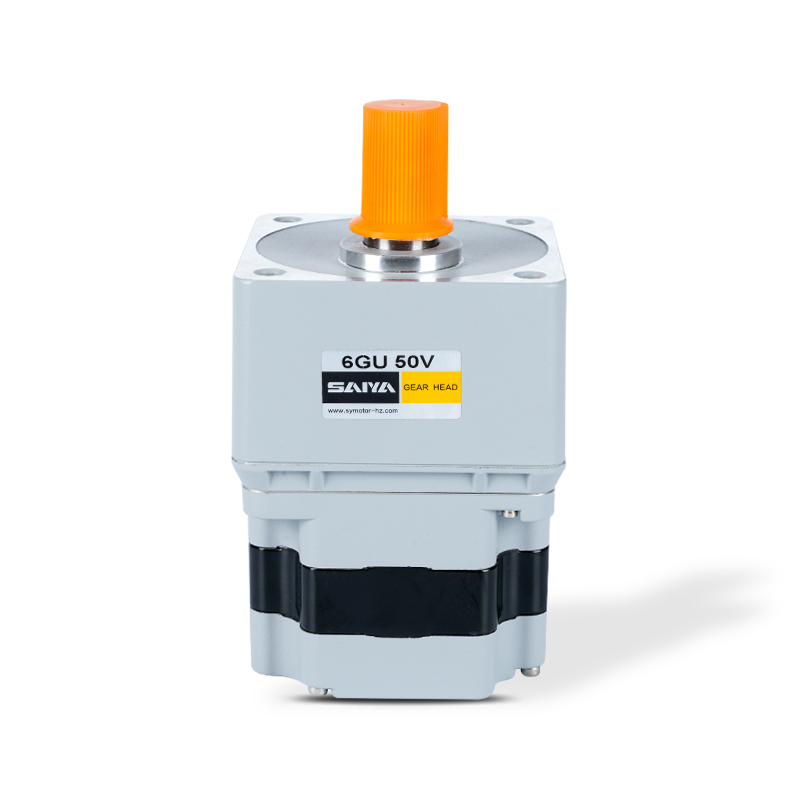

มอเตอร์เกียร์ไร้แปรง 220V-230V

ขนาดแรงดันไฟฟ้า: 220-230V， 60mmx60mm-104mmx104mm

กำลังไฟ: 10-400W

ความเร็วในการจัดอันดับ: 3000 รอบต่อนาที

ปัจจุบันได้รับคะแนน: 0.3-7.1a

แรงบิด: 0.036-1.5N.M

ไม่มีบทความก่อนหน้า | ต่อไป

+ ติดต่อเรา + ดาวน์โหลดแคตตาล็อก วิดีโอสินค้า

แอปพลิเคชัน พื้นที่

เราเป็นองค์กรด้านเทคโนโลยีขั้นสูงที่มุ่งเน้นด้านการผลิตและการขายมอเตอร์ลดเกียร์ AC มอเตอร์ลดเกียร์ขนาดเล็ก มอเตอร์ลดเกียร์แบบดาวเคราะห์เฉพาะเซอร์โว มอเตอร์ DC แบบไม่มีแปรงถ่านและแบบไม่มีแปรงถ่าน และผลิตภัณฑ์อื่นๆ

การเรียงลำดับโลจิสติกส์
หุ่นยนต์อัตโนมัติ
การตัดเลเซอร์
ประตูควบคุมการเข้าถึง
สถานีพลังงานแสงอาทิตย์
อุปกรณ์การแพทย์
AGV

คำอธิบายสินค้า

มอเตอร์เกียร์ไร้แปรง 220V-230VAC เป็นโซลูชันที่แข็งแกร่งและมีประสิทธิภาพที่ออกแบบมาสำหรับแอพพลิเคชั่นต่างๆที่ต้องใช้การควบคุมการเคลื่อนไหวที่แม่นยำและเชื่อถือได้ มอเตอร์นี้ทำงานภายในช่วงแรงดันไฟฟ้า 220V ถึง 230V ทำให้เหมาะสำหรับแหล่งจ่ายไฟมาตรฐาน ขนาดกะทัดรัดตั้งแต่ 60 มม. x 60 มม. ถึง 104 มม. x 104 มม. ช่วยให้การรวมเข้ากับสภาพแวดล้อมที่ จำกัด พื้นที่ได้ง่าย

ด้วยกำลังไฟที่ได้รับการจัดอันดับระหว่าง 10W ถึง 400W มอเตอร์นี้ให้ความสามารถด้านประสิทธิภาพที่หลากหลาย มันถูกออกแบบมาเพื่อให้ได้ความเร็วที่ได้รับการจัดอันดับ 3000 รอบต่อนาทีเพื่อให้มั่นใจว่าการทำงานอย่างรวดเร็วและสอดคล้องกัน กระแสไฟฟ้าของมอเตอร์มีตั้งแต่ 0.3A ถึง 7.1A ซึ่งบ่งบอกถึงการใช้พลังงานที่มีประสิทธิภาพเมื่อเทียบกับเอาต์พุต

แรงบิดของมอเตอร์เกียร์ไร้แปรงนี้แตกต่างกันไปตั้งแต่ 0.036n.m ถึง 1.5n.m ซึ่งเหมาะกับข้อกำหนดแรงบิดที่แตกต่างกันในแอพพลิเคชั่นต่างๆ แรงบิดช่วงนี้ทำให้เหมาะสำหรับงานที่ต้องการการเคลื่อนไหวที่อ่อนโยนและมีพลังมากขึ้น

มอเตอร์เกียร์แบบไร้แปรง 220V-230VAC ผสมผสานประสิทธิภาพสูงขนาดกะทัดรัดและประสิทธิภาพที่เชื่อถือได้ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับระบบอัตโนมัติอุตสาหกรรมหุ่นยนต์และสนามที่ขับเคลื่อนด้วยความแม่นยำอื่น ๆ ความสามารถในการส่งมอบแรงบิดและความเร็วที่สอดคล้องกันในขณะที่ยังคงใช้พลังงานต่ำช่วยให้มั่นใจได้ว่าการทำงานที่ดีที่สุดและประสิทธิภาพการใช้พลังงาน

พารามิเตอร์มอเตอร์แรงดันไฟฟ้าสูง

แบบอย่าง	แรงดันไฟฟ้า V	ความถี่ Hz	อำนาจที่ได้รับการจัดอันดับ W	จัดอันดับปัจจุบัน อัน	ความเร็วในการจัดอันดับ รอบต่อนาที	แรงบิด N.M	การป้องกันเกรด ip
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S4BLD25-220GN	220-230	50/60	25	0.40	2500	0.10	44
S4BLD25-220GN	100-120	50/60	25	0.80	2500	0.10	44
S4BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S4BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S4BLD60-220GN	220-230	50/60	60	0.65	2500	0.23	44
S4BLD60-220GN	100-120	50/60	60	1.30	2500	0.23	44
S5BLD40-220GN	220-230	50/60	40	0.50	2500	0.15	44
S5BLD40-220GN	100-120	50/60	40	1.00	2500	0.15	44
S5BLD60-220GN	220-230	50/60	60	0.70	2500	0.23	44
S5BLD60-220GN	100-120	50/60	60	1.40	2500	0.23	44
S5BLD90-220GN	220-230	50/60	90	0.96	2500	0.34	44
S5BLD90-220GN	100-120	50/60	90	1.90	2500	0.34	44
S5BLD120-220GN	220-230	50/60	120	1.40	2500	0.46	44
S5BLD120-220GN	100-120	50/60	120	2.80	2500	0.46	44
S6BLD400-220GU	220-230	50/60	400	3.50	2500	1.50	44
S6BLD400-220GU	100-120	50/60	400	7.10	2500	1.50	44

แรงดันไฟฟ้ามอเตอร์พลังงานและความเร็วจะได้รับการปรับแต่งตามคำขอของเขาภายใต้สถานการณ์ที่อนุญาตของมิติที่นำมาใช้ได้

พิมพ์

มอเตอร์แรงดันสูง

พิมพ์	แบบอย่าง
พิมพ์	เพลาปีกนก	เพลากลม
ประเภทลวดตะกั่ว	S2BLD10-220GN	S2BLD10-220A
	S2BLD15-220GN	S2BLD15-220A
	S2BLD25-220GN	S2BLD25-220A
	S4BLD25-220GN	S4BLD25-220A
	S4BLD40-220GN	S4BLD40-220A
	S4BLD60-220GN	S4BLD60-220A
	S5BLD40-220GU	S5BLD40-220A
	S5BLD60-220GU	S5BLD60-220A
	S5BLD60-220GU	S5BLD90-220A
	S5BLD120-220GU	S5BLD120-220A
	S6BLD400-110GU	S6BLD400-110A
	S6BLD400-220GU	S6BLD400-220A

หัวเกียร์เพลาขนาน (ขายแยกกัน)

ประเภทหัวเกียร์	รุ่นหัวเกียร์	อัตราส่วนเกียร์

ชีวิตที่ยาวนาน●เสียงต่ำ	2gn □ K 4gn □ K 5GU □ KB 6gu □ kb	3、3.6、5、6、7.5、9、 12.5、15、18、25、30、 36、50、60、75、90、 100、120、150、180、200



	2GN10XK/4GN10XK/5GU10XK/6GU10XK (หัวเกียร์ทศนิยม)

ป้อนอัตราส่วนเกียร์ในกล่องภายในชื่อรุ่น

ตารางแรงบิดมอเตอร์เกียร์

หัวเกียร์และมิดบ็อกซ์สามารถขายแยกต่างหาก

ป้อนอัตราส่วนเกียร์ในกล่อง () ภายในชื่อรุ่น

พื้นหลังสี□หมายถึงทิศทางการหมุนเดียวกันของมอเตอร์ในขณะที่ทิศทางการหมุนของผู้อื่นอยู่ตรงข้าม

ความเร็วจะถูกคำนวณโดยการหารความเร็วแบบซิงโครนัสของมอเตอร์ด้วยอัตราส่วนเกียร์ ความเร็วจริงคือ 2% ~ 20% น้อยกว่าค่าที่แสดงขึ้นอยู่กับขนาดของโหลด

เพื่อลดความเร็วเกินอัตราส่วนเกียร์ในตารางให้ติดตั้งหัวเกียร์ทศนิยม (อัตราส่วนเกียร์: 10) ระหว่างหัวเกียร์และมอเตอร์ ในกรณีนั้นแรงบิดที่อนุญาตคือ 3n · m

60 ชุดแรงบิดค่าเผื่อ Series: upside (n.m)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
แรงบิดเบี้ยเลี้ยง	0.19	0.23	0.32	0.38	0.48	0.58	0.81	0.97	1.16	1.44	1.73	2.07	2.52	3.00	3.00	3.00	3.00	3.00	3.00	3.00	3.00

80 ซีรี่ส์ค่าเผื่อแรงบิด: upside (n.m)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
แรงบิดเบี้ยเลี้ยง	0.46	0.56	0.77	0.93	1.16	1.39	1.72	2.06	2.47	3.00	3.61	4.33	6.01	7.22	8.00	8.00	8.00	8.00	8.00	8.00	8.00

90 ซีรี่ส์ค่าเผื่อแรงบิด: upside (n.m)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	1000	830	600	500	400	330	240	200	166	120	100	83	60	50	40	33	30	25	20	16	15
แรงบิดเบี้ยเลี้ยง	0.92	1.10	1.54	1.86	2.32	2.78	3.44	4.12	4.94	6.00	7.22	8.66	12.0	14.4	18.0	19.9	20.0	20.0	20.0	20.0	20.0

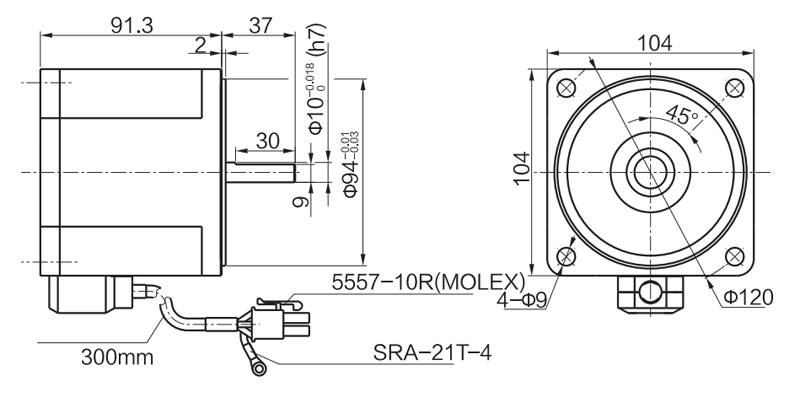

104 ซีรี่ส์หน่วยแรงบิดเบี้ยเลี้ยง: กลับหัว (N.M)/ belowside (kgf.cm)

อัตราส่วนเกียร์	3	3.6	5	6	7.5	9	12.5	15	18	25	30	36	50	60	75	90	100	120	150	180	200
ความเร็วเพลาเอาท์พุท	833	694	500	416	333	277	200	167	139	100	83	69	50	42	33	28	25	21	17	14	12.5
แรงบิดเบี้ยเลี้ยง	3.09	3.71	5.16	6.17	7.74	9.28	11.62	3.94	16.73	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0	20.0

ขนาด 60 ซีรี่ส์ (หน่วย MM)

สกรูยึดจะรวมอยู่ในหัวเกียร์

ประเภทสายไฟตะกั่ว

น้ำหนัก: มอเตอร์: 0.5kg / gearhead: 0.48kg

รุ่นมอเตอร์

รุ่นหัวเกียร์

อัตราส่วนเกียร์

มิติ

Z2BLD25- □ GN

2gn □ K

3 ~ 18

25 ~ 200

ป้อนอัตราส่วนเกียร์ในกล่อง (□) ภายในชื่อรุ่น

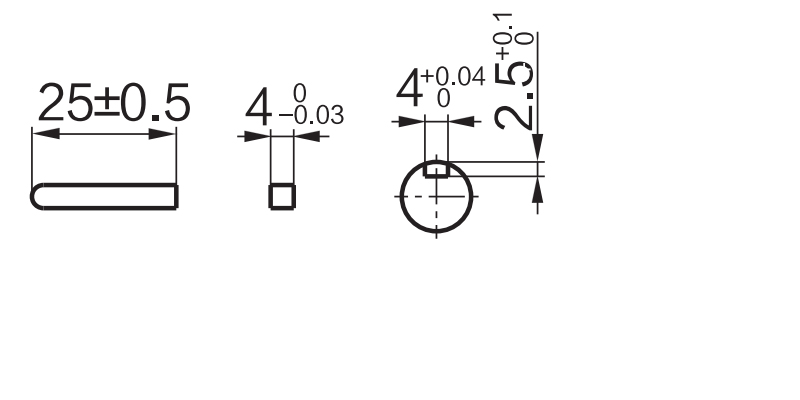

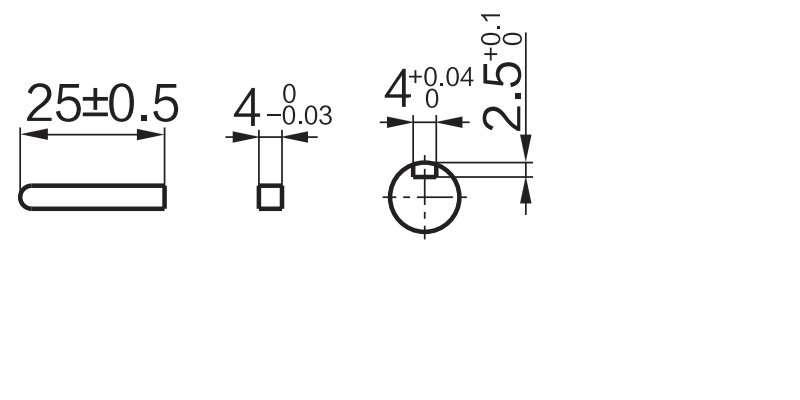

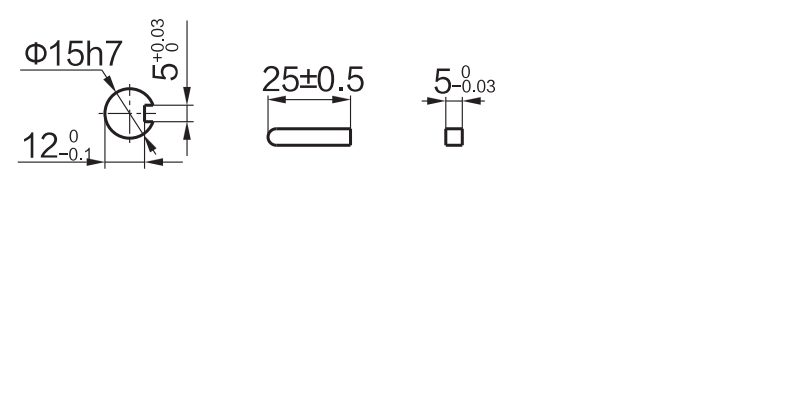

ส่วนเพลาของประเภทเพลากลม

ไม่รวมน้ำหนักและรูปร่างมอเตอร์ส่วนเพลาเหมือนกับของประเภทเพลาเฟือง

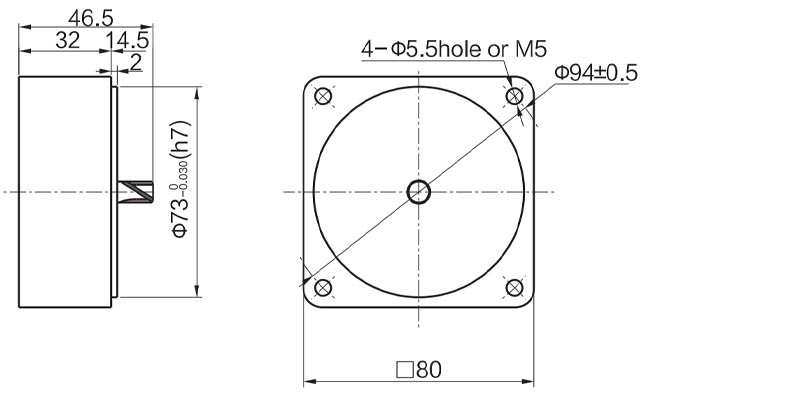

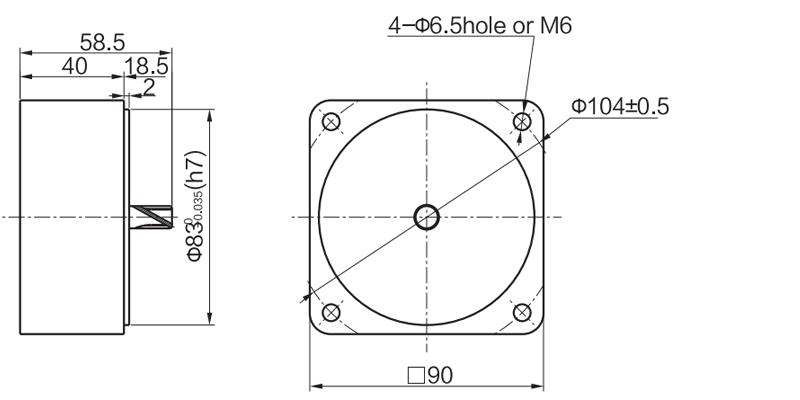

หัวเกียร์ทศนิยม

มันสามารถเชื่อมต่อกับประเภทเพลาเฟือง GN 2GN10XK / น้ำหนัก: 0.2kg

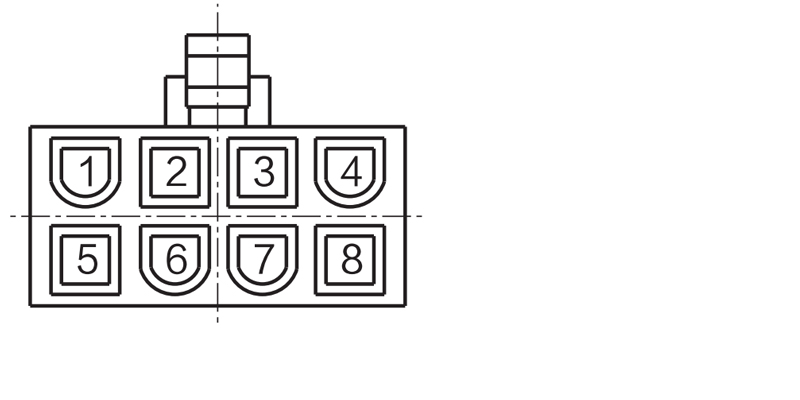

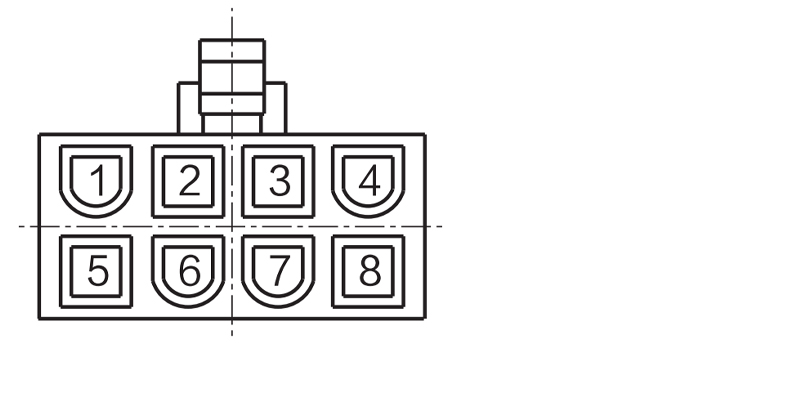

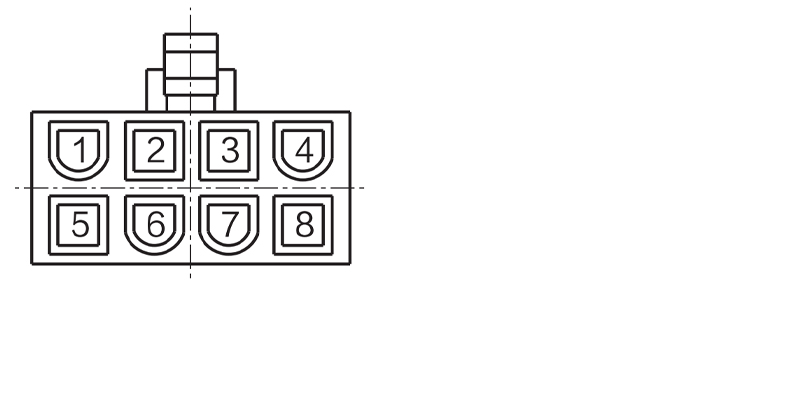

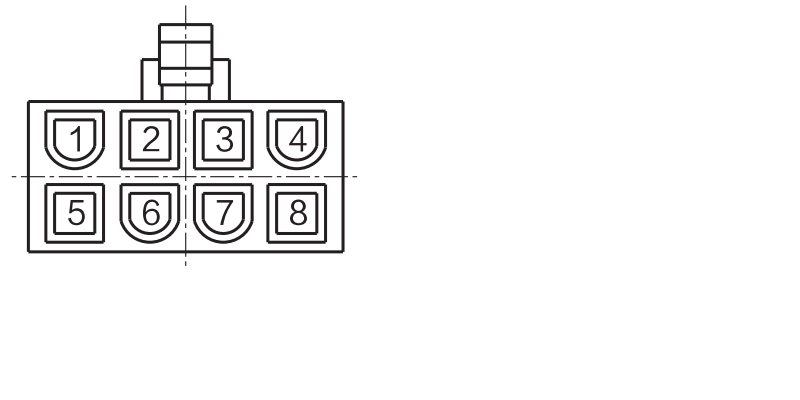

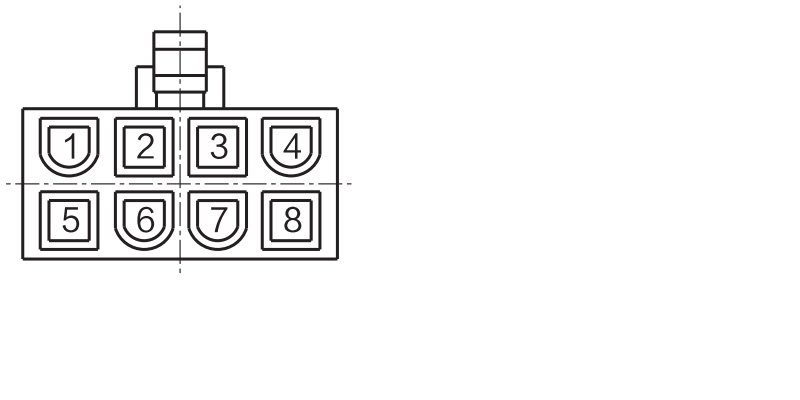

Wrie ปลั๊กรู คำอธิบายสัญญาณที่สอดคล้องกัน

ปลั๊กรู	1	2	3	4
สัญญาณ	คุณ	W	Hz	หู
Plug Hole	5	6	7	8
สัญญาณ	V	gnd	HW	VCC

60 แรงดัน l ลดประเภท
