กล่องเกียร์ของดาวเคราะห์

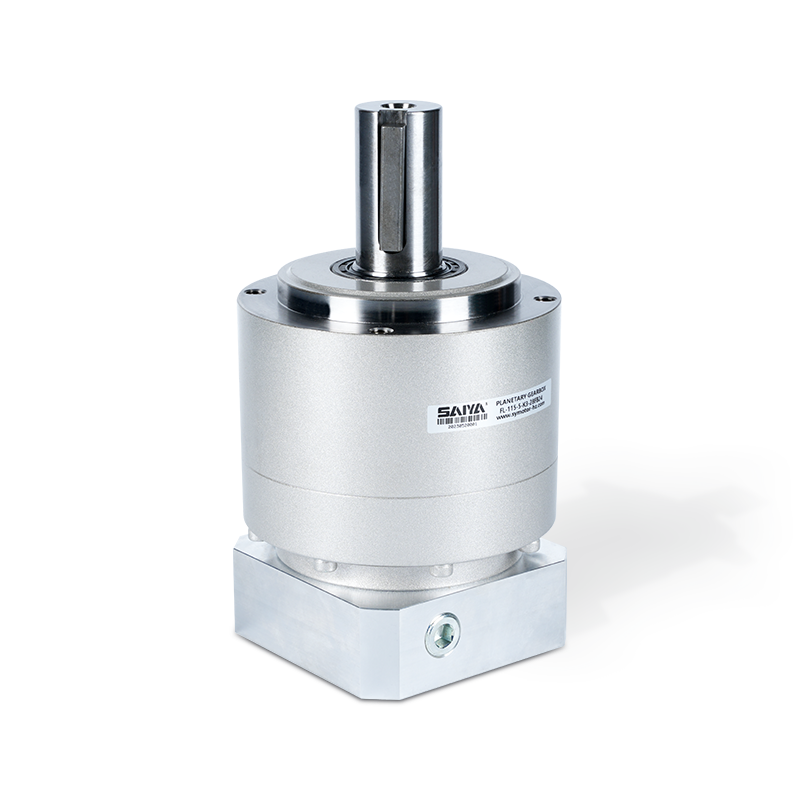

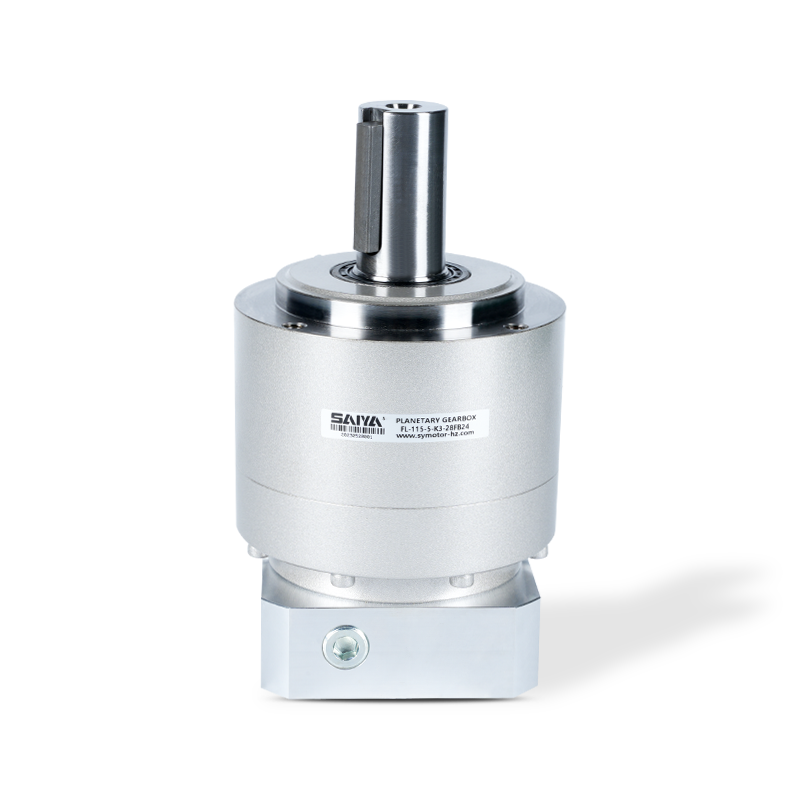

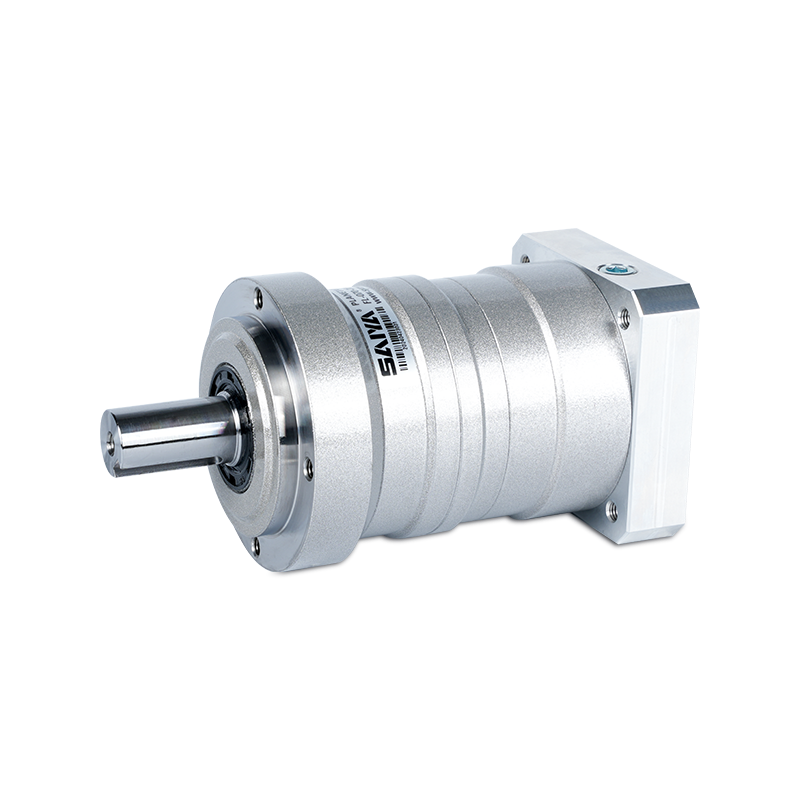

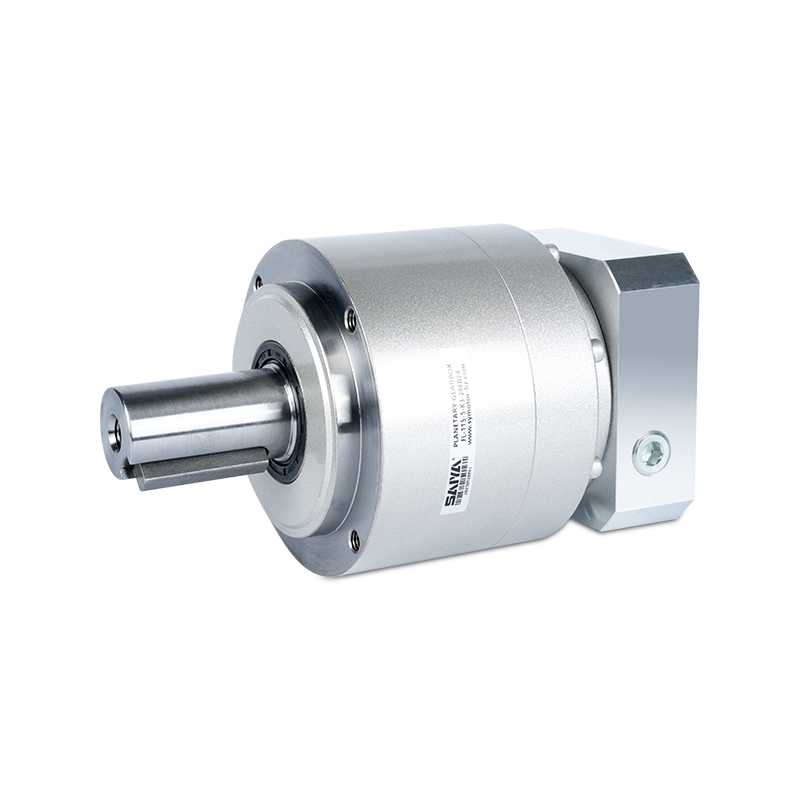

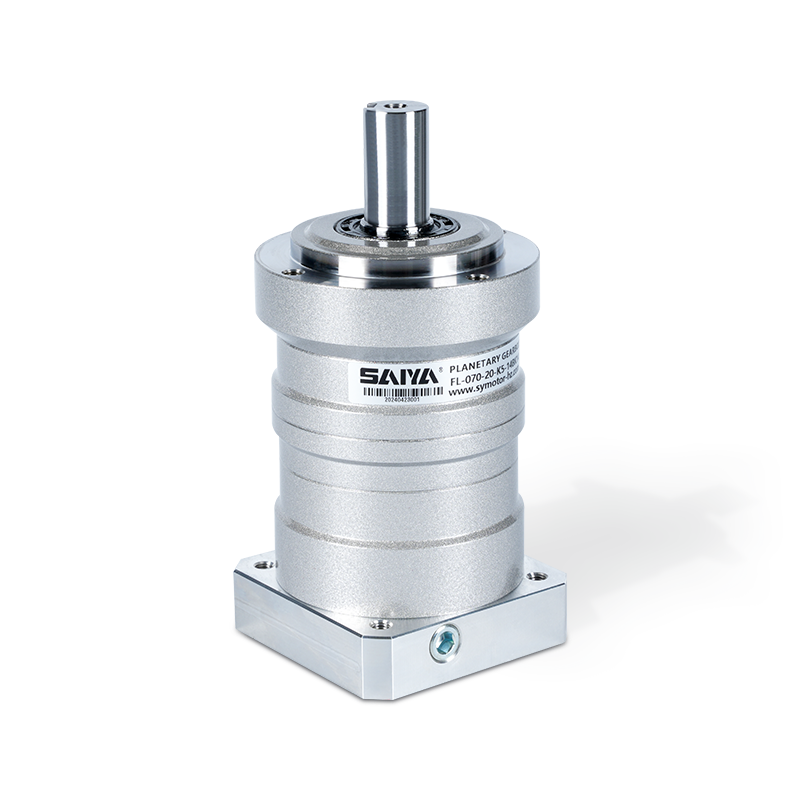

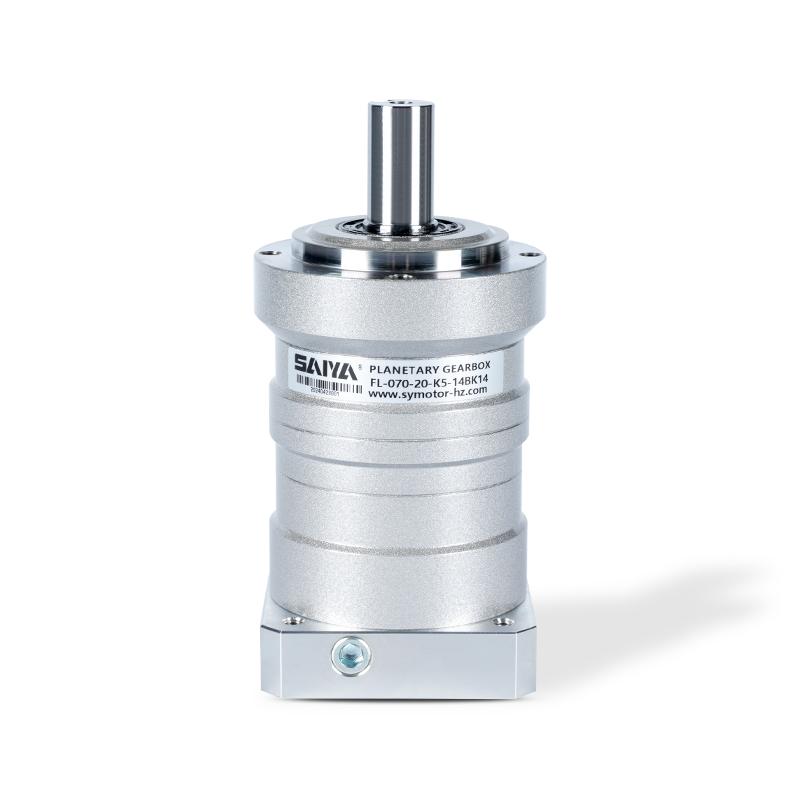

FL Series 60 90 115 142 180 220 Helical Planetary Gearbox

FL Helical Gear Series/Output/Size Output/Size Circular Flange: 60-220 มม.

ระดับ: 1-2 ระดับ

เส้นผ่านศูนย์กลางด้านในเพลาอินพุต: 14-19mma

  • FL Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Helical Planetary Gearbox
  • FL Series 60 90 115 142 180 220 Helical Planetary Gearbox
ไม่มีบทความก่อนหน้า   |   ต่อไป

+ ติดต่อเรา + ดาวน์โหลดแคตตาล็อก วิดีโอสินค้า
แอปพลิเคชัน พื้นที่
เราเป็นองค์กรด้านเทคโนโลยีขั้นสูงที่มุ่งเน้นด้านการผลิตและการขายมอเตอร์ลดเกียร์ AC มอเตอร์ลดเกียร์ขนาดเล็ก มอเตอร์ลดเกียร์แบบดาวเคราะห์เฉพาะเซอร์โว มอเตอร์ DC แบบไม่มีแปรงถ่านและแบบไม่มีแปรงถ่าน และผลิตภัณฑ์อื่นๆ

  • การเรียงลำดับโลจิสติกส์

  • หุ่นยนต์อัตโนมัติ

  • การตัดเลเซอร์

  • ประตูควบคุมการเข้าถึง

  • สถานีพลังงานแสงอาทิตย์

  • อุปกรณ์การแพทย์

  • AGV

คำอธิบายสินค้า

กล่องเกียร์ซีรี่ส์ FL นำเสนอโซลูชั่นอเนกประสงค์สำหรับการใช้งานอุตสาหกรรมที่หลากหลายซึ่งมีการออกแบบเกียร์แบบขดลวดเอาท์พุทหน้าแปลนกลมและขนาดที่หลากหลายตั้งแต่ 60 ถึง 220 มม. กล่องเกียร์เหล่านี้เหมาะสำหรับงานที่ต้องใช้ระบบส่งกำลังที่แม่นยำและมีประสิทธิภาพในพื้นที่ขนาดกะทัดรัด


คุณสมบัติที่โดดเด่นของซีรีย์ FL คือช่วงเส้นผ่านศูนย์กลางเพลาอินพุตจาก 14-19 มม. ซึ่งสามารถรองรับการกำหนดค่ามอเตอร์และอินพุตพลังงานที่แตกต่างกัน การปรับตัวนี้ช่วยให้มั่นใจได้ถึงความเข้ากันได้กับมอเตอร์ที่หลากหลายเพิ่มความหลากหลายของกระปุกเกียร์ในสภาพแวดล้อมอุตสาหกรรมที่แตกต่างกัน

ทำจากวัสดุที่มีคุณภาพสูงและการผลิตที่แม่นยำ FL ซีรี่ส์มีความทนทานและทำงานได้อย่างราบรื่น นอกจากนี้การออกแบบขนาดกะทัดรัดช่วยให้การติดตั้งและการรวมเข้ากับระบบที่มีอยู่ได้ง่ายสามารถปรับให้เข้ากับความต้องการแรงบิดและความเร็วที่แตกต่างกันได้ ไม่ว่าจะใช้ในการถ่ายทอดระบบเครื่องผสมหรือเครื่องจักรอื่น ๆ กล่องเกียร์เหล่านี้ให้ประสิทธิภาพที่เชื่อถือได้

FL-050 - 1 - 2 - 3 - 4 - 5 - 6 - 7
กรอบ
ขนาด 		เวที อัตราส่วน เล็กน้อย
เอาท์พุท แรงบิด 		สูงสุด
เอาท์พุท แรงบิด 		ภาวะฉุกเฉิน
หยุด แรงบิด 		เล็กน้อย
ป้อนข้อมูล ความเร็ว 		สูงสุด
ป้อนข้อมูล ความเร็ว 		ที่ได้รับอนุญาต
รัศมี โหลด 		ที่ได้รับอนุญาต
เป็นแกน โหลด
-NM- [NM] [NM] [RPM] [RPM] [n] [n]
050 1
เดี่ยว 		3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
2
สองเท่า 		15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640

FL-050 ※ 8 ※ 9 ※ 10
กรอบ
ขนาด 		เวที อัตราส่วน สูงสุด
รัศมี โหลด 		สูงสุด
เป็นแกน โหลด 		น้ำหนัก ช่วงเวลา
ของ ความเฉื่อย
(≤φ8) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ14)
[n] [n] [kg] [ KGCM² ] [KGCM²]
050 1
เดี่ยว 		3 710 640 0.7 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069
2
สองเท่า 		15 710 640 0.8 0.035
16 710 640 0.038
20 710 640 0.034
25 710 640 0.034
28 710 640 0.038
30 710 640 0.030
35 710 640 0.034
40 710 640 0.030
45 710 640 0.034
50 710 640 0.030
60 710 640 0.030
70 710 640 0.030 一
80 710 640 0.030
90 710 640 0.030 一
100 710 640 0.030 一

1. ด้วยความเร็วอินพุตเล็กน้อยอายุการใช้งานคือ 20,000 ชั่วโมง

2. แรงบิดสูงสุดเมื่อเริ่มต้นและหยุด

3. แรงบิดสูงสุดเมื่อได้รับการกระแทก (สูงสุด 1.000 เท่า)

4. ความเร็วอินพุตเฉลี่ยสูงสุด

5. ความเร็วอินพุตชั่วขณะสูงสุด

6. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะอยู่ที่ 20,000 ชั่วโมง (นำไปใช้กับกึ่งกลางเพลาเอาท์พุทที่โหลดตามแนวแกน 0)

7. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะเป็น 20,000 ชั่วโมง (นำไปใช้กับแบริ่งด้านข้างเอาท์พุทโหลดรัศมี 0)

8. โหลดรัศมีสูงสุดตัวลดสามารถยอมรับได้

9. การโหลดตามแนวแกนสูงสุดที่ตัวลดสามารถยอมรับได้

10. น้ำหนักอาจแตกต่างกันเล็กน้อยจากรุ่นสู่โหมด

FL-070 - 1 - 2 - 3 ※ 4 ※ 5 ※ 6 ※ 7
กรอบ
ขนาด 		เวที อัตราส่วน เล็กน้อย
เอาท์พุท แรงบิด 		สูงสุด
เอาท์พุท แรงบิด 		ภาวะฉุกเฉิน
หยุด แรงบิด 		เล็กน้อย
ป้อนข้อมูล ความเร็ว 		สูงสุด
ป้อนข้อมูล ความเร็ว 		ที่ได้รับอนุญาต
รัศมี โหลด 		ที่ได้รับอนุญาต
เป็นแกน โหลด
[NM] [NM] [NM] [RPM] [RPM] [n] [n]
070 1
เดี่ยว 		3 18 35 80 3000 6000 430 310
4 27 50 100 3000 6000 470 360
5 27 50 100 3000 6000 510 390
6 27 50 100 3000 6000 540 430
7 27 50 100 3000 6000 570 460
8 27 50 100 3000 6000 600 480
9 18 35 80 3000 6000 620 510
10 18 35 80 3000 6000 640 530
2
สองเท่า 		15 18 35 80 3000 6000 740 630
16 27 50 100 3000 6000 750 650
20 27 50 100 3000 6000 810 720
25 27 50 100 3000 6000 870 790
28 27 50 100 3000 6000 910 830
30 18 35 80 3000 6000 930 860
35 27 50 100 3000 6000 980 920
40 27 50 100 3000 6000 1000 970
45 18 35 80 3000 6000 1100 1000
50 27 50 100 3000 6000 1100 1100
60 27 50 100 3000 6000 1200 1100
70 27 50 100 3000 6000 1200 1100
80 27 50 100 3000 6000 1200 1100
90 18 35 80 3000 6000 1200 1100
100 18 35 80 3000 6000 1200 1100

FL-070 ※ 8 ※ 9 ※ 10
กรอบ
ขนาด 		เวที อัตราส่วน สูงสุด
รัศมี โหลด 		สูงสุด
เป็นแกน โหลด 		น้ำหนัก ช่วงเวลา
ของ ความเฉื่อย
(≤φ8) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ14) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ19)
[n] [n] [kg] [KGCM²] [KGCM²] [KGCM²]
070 1
เดี่ยว 		3 1200 1100 1.5 0.14 0.22 0.43
4 1200 1100 0.095 0.17 0.38
5 1200 1100 0.077 0.16 0.36
6 1200 1100 0.068 0.15 0.36
7 1200 1100 0.062 0.14 0.35
8 1200 1100 0.059 0.14 0.35
9 1200 1100 0.057 0.14 0.34
10 1200 1100 0.056 0.14 0.34
2
สองเท่า 		15 1200 1100 1.7 0.055 0.14
16 1200 1100 0.057 0.14 一
20 1200 1100 0.054 0.13
25 1200 1100 0.053 0.13
28 1200 1100 0.055 0.14
30 1200 1100 0.049 0.13 一
35 1200 1100 0.053 0.13 一
40 1200 1100 0.049 0.13
45 1200 1100 0.053 0.13
50 1200 1100 0.049 0.13
60 1200 1100 0.049 0.13 一
70 1200 1100 0.049 0.13 一
80 1200 1100 0.049 0.13
90 1200 1100 0.049 0.13
100 1200 1100 0.049 0.13

1. ด้วยความเร็วอินพุตเล็กน้อยอายุการใช้งานคือ 20,000 ชั่วโมง

2. แรงบิดสูงสุดเมื่อเริ่มต้นและหยุด

3. แรงบิดสูงสุดเมื่อได้รับการกระแทก (สูงสุด 1.000 เท่า)

4. ความเร็วอินพุตเฉลี่ยสูงสุด

5. ความเร็วอินพุตชั่วขณะสูงสุด

6. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะอยู่ที่ 20,000 ชั่วโมง (นำไปใช้กับกึ่งกลางเพลาเอาท์พุทที่โหลดตามแนวแกน 0)

7. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะเป็น 20,000 ชั่วโมง (นำไปใช้กับแบริ่งด้านข้างเอาท์พุทโหลดรัศมี 0)

8. โหลดรัศมีสูงสุดตัวลดสามารถยอมรับได้

9. การโหลดตามแนวแกนสูงสุดที่ตัวลดสามารถยอมรับได้

10. น้ำหนักอาจแตกต่างกันเล็กน้อยจากรุ่นสู่โหมด

FL-090 - 1 - 2 - 3 ※ 4 ※ 5 ※ 6 ※ 7
กรอบ
ขนาด 		เวที อัตราส่วน เล็กน้อย
เอาท์พุท แรงบิด 		สูงสุด
เอาท์พุท แรงบิด 		ภาวะฉุกเฉิน
หยุด แรงบิด 		เล็กน้อย
ป้อนข้อมูล ความเร็ว 		สูงสุด
ป้อนข้อมูล ความเร็ว 		ที่ได้รับอนุญาต
รัศมี โหลด 		ที่ได้รับอนุญาต
เป็นแกน โหลด
-NM- -NM- [Nm- [ รอบต่อนาที- [RPM] [n] [n]
090 1
เดี่ยว 		3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
2
สองเท่า 		15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200

FL-090 ※ 8 ※ 9 ※ 10
กรอบ
ขนาด 		เวที อัตราส่วน สูงสุด
รัศมี โหลด 		สูงสุด
เป็นแกน โหลด 		น้ำหนัก ช่วงเวลา
ของ ความเฉื่อย
(≤φ8) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ14) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ19) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ28)
[n] [n] [kg] [KGCM² ] [KGCM² ] [KGCM² ] [ KGCM² ]
090 1
เดี่ยว 		3 2400 2200 3.5 0.72 1.2 3.2
4 2400 2200 一 0.49 0.95 3.0
5 2400 2200 0.40 0.86 2.9
6 2400 2200 一 0.36 0.82 2.8
7 2400 2200 0.32 0.79 2.8
8 2400 2200 一 0.31 0.77 2.8
9 2400 2200 一 0.29 0.76 2.8
10 2400 2200 0.29 0.75 2.8
2 段
สองเท่า 		15 2400 2200 4 0.13 0.28 0.72
16 2400 2200 0.15 0.30 0.74
20 2400 2200 0.13 0.28 0.72
25 2400 2200 0.12 0.28 0.71 一
28 2400 2200 0.14 0.29 0.73
30 2400 2200 0.10 0.25 0.70 一
35 2400 2200 0.12 0.27 0.71
40 2400 2200 0.099 0.25 0.70
45 2400 2200 0.12 0.27 0.71
50 2400 2200 0.098 0.25 0.69
60 2400 2200 0.098 0.25 0.69 一
70 2400 2200 0.097 0.25 0.69 一
80 2400 2200 0.097 0.25 0.69
90 2400 2200 0.097 0.25 0.69 一
100 2400 2200 0.097 0.25 0.69 一

1. ด้วยความเร็วอินพุตเล็กน้อยอายุการใช้งานคือ 20,000 ชั่วโมง

2. แรงบิดสูงสุดเมื่อเริ่มต้นและหยุด

3. แรงบิดสูงสุดเมื่อได้รับการกระแทก (สูงสุด 1.000 เท่า)

4. ความเร็วอินพุตเฉลี่ยสูงสุด

5. ความเร็วอินพุตชั่วขณะสูงสุด

6. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะอยู่ที่ 20,000 ชั่วโมง (นำไปใช้กับกึ่งกลางเพลาเอาท์พุทที่โหลดตามแนวแกน 0)

7. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะเป็น 20,000 ชั่วโมง (Applied to the output side bearing.at radial load 0)

8. โหลดรัศมีสูงสุดตัวลดสามารถยอมรับได้

9. การโหลดตามแนวแกนสูงสุดที่ตัวลดสามารถยอมรับได้

10. น้ำหนักอาจแตกต่างกันเล็กน้อยจากรุ่นสู่โหมด

FL-0120 - 1 - 2 - 3 ※ 4 ※ 5 ※ 6 ※ 7
กรอบ
ขนาด 		เวที อัตราส่วน เล็กน้อย
แรงบิดออก 		สูงสุด
เอาท์พุท แรงบิด 		ภาวะฉุกเฉิน
หยุด แรงบิด 		เล็กน้อย
ป้อนข้อมูล ความเร็ว 		สูงสุด
ป้อนข้อมูล ความเร็ว 		ที่ได้รับอนุญาต
รัศมี โหลด 		ที่ได้รับอนุญาต
เป็นแกน โหลด
-NM- -NM- [NM] [ รอบต่อนาที] [RPM] [n] [n]
120 1
เดี่ยว 		3 120 225 500 3000 6000 1300 1500
4 120 330 625 3000 6000 1500 1700
5 180 330 625 3000 6000 1600 1900
6 180 330 625 3000 6000 1700 2000
7 180 330 625 3000 6000 1800 2100
8 180 330 625 3000 6000 1900 2300
9 120 225 500 3000 6000 1900 2400
10 120 225 500 3000 6000 2000 2500
2
สองเท่า 		15 120 225 500 3000 6000 2300 3000
16 180 330 625 3000 6000 2300 3100
20 180 330 625 3000 6000 2500 3400
25 180 330 625 3000 6000 2700 3700
28 180 330 625 3000 6000 2800 3900
30 120 225 500 3000 6000 2900 3900
35 180 330 625 3000 6000 3000 3900
40 180 330 625 3000 6000 3200 3900
45 120 225 500 3000 6000 3300 3900
50 180 330 625 3000 6000 3400 3900
60 180 330 625 3000 6000 3600 3900
70 180 330 625 3000 6000 3800 3900
80 180 330 625 3000 6000 4000 3900
90 120 225 500 3000 6000 4200 3900
100 120 225 500 3000 6000 4300 3900

FL-0120 ※ 8 ※ 9 ※ 9
กรอบ
ขนาด 		เวที อัตราส่วน สูงสุด
รัศมี โหลด 		สูงสุด
เป็นแกน โหลด 		น้ำหนัก ช่วงเวลา
ของ ความเฉื่อย
(≤φ14) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ19) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ28) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ38)
[n] [n] [kg] [KGCM²] [ KGCM² ] [KGCM² ] [KGCM²]
120 1
เดี่ยว 		3 4300 3900 7.8 一 3.3 5.3 13
4 4300 3900 2.0 4.1 12
5 4300 3900 1.6 3.6 11
6 4300 3900 1.3 3.3 11
7 4300 3900 一 1.1 3.2 11
8 4300 3900 一 1.0 3.1 11
9 4300 3900 一 0.98 3.0 11
10 4300 3900 0.95 3.0 11
2
สองเท่า 		15 4300 3900 8.7 0.43 0.86 2.8
16 4300 3900 0.48 0.92 2.9
20 4300 3900 0.40 0.83 2.8 一
25 4300 3900 0.38 0.82 2.8
28 4300 3900 0.44 0.88 2.8 一
30 4300 3900 0.29 0.74 2.7
35 4300 3900 0.37 0.81 2.7 一
40 4300 3900 0.28 0.73 2.7
45 4300 3900 0.37 0.80 2.7
50 4300 3900 0.28 0.73 2.7 一
60 4300 3900 0.28 0.73 2.7 一
70 4300 3900 0.28 0.73 2.7 一
80 4300 3900 0.28 0.73 2.7 一
90 4300 3900 0.27 0.73 2.7 一
100 4300 3900 0.27 0.73 2.7 一

1. ด้วยความเร็วอินพุตเล็กน้อยอายุการใช้งานคือ 20,000 ชั่วโมง

2. แรงบิดสูงสุดเมื่อเริ่มต้นและหยุด

3. แรงบิดสูงสุดเมื่อได้รับการกระแทก (สูงสุด 1.000 เท่า)

4. ความเร็วอินพุตเฉลี่ยสูงสุด

5. ความเร็วอินพุตชั่วขณะสูงสุด

6. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะอยู่ที่ 20,000 ชั่วโมง (นำไปใช้กับกึ่งกลางเพลาเอาท์พุทที่โหลดตามแนวแกน 0)

7. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะเป็น 20,000 ชั่วโมง (นำไปใช้กับแบริ่งด้านข้างเอาท์พุทโหลดรัศมี 0)

8. โหลดรัศมีสูงสุดตัวลดสามารถยอมรับได้

9. การโหลดตามแนวแกนสูงสุดที่ตัวลดสามารถยอมรับได้

10. น้ำหนักอาจแตกต่างกันเล็กน้อยจากรุ่นสู่โหมด

FL-155 - 1 - 2 - 3 ※ 4 ※ 5 ※ 6 ※ 7
กรอบ
ขนาด 		เวที อัตราส่วน เล็กน้อย
เอาท์พุท แรงบิด 		สูงสุด
เอาท์พุท แรงบิด 		ภาวะฉุกเฉิน
หยุด แรงบิด 		เล็กน้อย
ป้อนข้อมูล ความเร็ว 		สูงสุด
ป้อนข้อมูล ความเร็ว 		ที่ได้รับอนุญาต
รัศมี โหลด 		ที่ได้รับอนุญาต
เป็นแกน โหลด
-NM- [NM- [NM- [RPM] [RPM] [n] [n]
155 1
เดี่ยว 		3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 360 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
2
สองเท่า 		15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200

FL-155 ※ 8 ※ 9 ※ 10
กรอบ
ขนาด 		เวที อัตราส่วน สูงสุด
รัศมี โหลด 		สูงสุด
เป็นแกน โหลด 		น้ำหนัก ช่วงเวลา
ของ ความเฉื่อย
(≤φ19) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ28) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ38) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ48)
[n] [n] [kg] [ KGCM² ] [KGCM² ] [KGCM²] [KGCM² ]
155 1
เดี่ยว 		3 9100 8200 16 一 12 20 42
4 9100 8200 7.5 15 37
5 9100 8200 5.8 14 36
6 9100 8200 4.9 13 35
7 9100 8200 4.1 12 34
8 9100 8200 一 3.8 12 34
9 9100 8200 一 3.6 11 34
10 9100 8200 3.5 11 34
2
สองเท่า 		15 9100 8200 18 1.3 3.2 11
16 9100 8200 1.5 3.5 11 一
20 9100 8200 1.2 3.1 11 一
25 9100 8200 1.1 3.1 11 一
28 9100 8200 1.4 3.3 11 一
30 9100 8200 0.85 2.8 10
35 9100 8200 1.1 3.1 11 一
40 9100 8200 0.83 2.8 10
45 9100 8200 1.1 3.0 11 一
50 9100 8200 0.81 2.8 10 一
60 9100 8200 0.81 2.8 10 一
70 9100 8200 0.80 2.8 10
80 9100 8200 0.80 2.8 10 一
90 9100 8200 0.80 2.8 10 一
100 9100 8200 0.80 2.8 10 一

1. ด้วยความเร็วอินพุตเล็กน้อยอายุการใช้งานคือ 20,000 ชั่วโมง

2. แรงบิดสูงสุดเมื่อเริ่มต้นและหยุด

3. แรงบิดสูงสุดเมื่อได้รับการกระแทก (สูงสุด 1.000 เท่า)

4. ความเร็วอินพุตเฉลี่ยสูงสุด

5. ความเร็วอินพุตชั่วขณะสูงสุด

6. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะอยู่ที่ 20,000 ชั่วโมง (นำไปใช้กับกึ่งกลางเพลาเอาท์พุทที่โหลดตามแนวแกน 0)

7. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะเป็น 20,000 ชั่วโมง (นำไปใช้กับแบริ่งด้านข้างเอาท์พุทโหลดรัศมี 0)

8. โหลดรัศมีสูงสุดตัวลดสามารถยอมรับได้

9. การโหลดตามแนวแกนสูงสุดที่ตัวลดสามารถยอมรับได้

10. น้ำหนักอาจแตกต่างกันเล็กน้อยจากรุ่นสู่โหมด

FL-205 - 1 - 2 - 3 ※ 4 ※ 5 ※ 6 ※ 7
กรอบ
ขนาด 		เวที อัตราส่วน เล็กน้อย
เอาท์พุท แรงบิด 		สูงสุด
เอาท์พุท แรงบิด 		ภาวะฉุกเฉิน
หยุด แรงบิด 		เล็กน้อย
ป้อนข้อมูล ความเร็ว 		สูงสุด
ป้อนข้อมูล ความเร็ว 		ที่ได้รับอนุญาต
รัศมี โหลด 		ที่ได้รับอนุญาต
เป็นแกน โหลด
[NM- [NM] [NM] [RPM] [RPM] [n] [n]
205 1
เดี่ยว 		3 500 970 2200 1500 3000 5600 4300
4 750 1400 2750 1500 3000 6200 4900
5 750 1400 2750 1500 3000 6700 5400
6 750 1400 2750 1500 3000 7100 5800
7 750 1400 2750 1500 3000 7400 6300
8 750 1400 2750 1500 3000 7800 6600
9 500 970 2200 1500 3000 8100 7000
10 500 970 2200 1500 3000 8400 7300
2
สองเท่า 		15 500 970 2200 1500 3000 9600 8700
16 750 1400 2750 1500 3000 9800 8900
20 750 1400 2750 1500 3000 11000 9900
25 750 1400 2750 1500 3000 11000 11000
28 750 1400 2750 1500 3000 12000 11000
30 500 970 2200 1500 3000 12000 12000
35 750 1400 2750 1500 3000 13000 13000
40 750 1400 2750 1500 3000 13000 13000
45 500 970 2200 1500 3000 14000 14000
50 750 1400 2750 1500 3000 14000 14000
60 750 1400 2750 1500 3000 15000 14000
70 750 1400 2750 1500 3000 15000 14000
80 750 1400 2750 1500 3000 15000 14000
90 500 970 2200 1500 3000 15000 14000
100 500 970 2200 1500 3000 15000 14000

FL-205 ※ 8 ※ 9 ※ 9

กรอบ
ขนาด 		เวที อัตราส่วน สูงสุด
รัศมี โหลด 		สูงสุด
เป็นแกน โหลด 		น้ำหนัก ช่วงเวลา
ของ ความเฉื่อย
(≤φ28) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ38) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ48) 		ช่วงเวลา
Ofinertia
(≤φ65)
[n] [n] [kg] [KGCM²] [KGCM²] [KGCM²] [KGCM² ]
205 1
เดี่ยว 		3 15000 14000 39 一 44 66 130
4 15000 14000 28 50 110
5 15000 14000 22 44 100
6 15000 14000 18 41 100
7 15000 14000 一 16 38 99
8 15000 14000 15 37 97
9 15000 14000 14 36 97
10 15000 14000 14 36 96
2
สองเท่า 		15 15000 14000 40 4.7 12 34
16 15000 14000 5.4 13 35 一
20 15000 14000 4.4 12 34 一
25 15000 14000 4.2 12 34
28 15000 14000 4.9 13 35
30 15000 14000 3.2 11 33
35 15000 14000 4.1 12 34
40 15000 14000 3.2 11 33
45 15000 14000 4.0 12 34 一
50 15000 14000 3.1 11 33
60 15000 14000 3.1 11 33
70 15000 14000 3.1 11 33
80 15000 14000 3.1 11 33 一
90 15000 14000 3.1 11 33 一
100 15000 14000 3.1 11 33 一

1. ด้วยความเร็วอินพุตเล็กน้อยอายุการใช้งานคือ 20,000 ชั่วโมง

2. แรงบิดสูงสุดเมื่อเริ่มต้นและหยุด

3. แรงบิดสูงสุดเมื่อได้รับการกระแทก (สูงสุด 1.000 เท่า)

4. ความเร็วอินพุตเฉลี่ยสูงสุด

5. ความเร็วอินพุตชั่วขณะสูงสุด

6. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะอยู่ที่ 20,000 ชั่วโมง (นำไปใช้กับกึ่งกลางเพลาเอาท์พุทที่โหลดตามแนวแกน 0)

7. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะเป็น 20,000 ชั่วโมง (นำไปใช้กับแบริ่งด้านข้างเอาท์พุทโหลดรัศมี 0)

8. โหลดรัศมีสูงสุดตัวลดสามารถยอมรับได้

9. การโหลดตามแนวแกนสูงสุดที่ตัวลดสามารถยอมรับได้

10. น้ำหนักอาจแตกต่างกันเล็กน้อยจากรุ่นสู่โหมด

FL-235 - 1 - 2 - 3 ※ 4 ※ 5 ※ 6 ※ 7
กรอบ
ขนาด 		เวที อัตราส่วน เล็กน้อย
เอาท์พุท แรงบิด 		สูงสุด
เอาท์พุท แรงบิด 		ภาวะฉุกเฉิน
หยุด แรงบิด 		เล็กน้อย
ป้อนข้อมูล ความเร็ว 		สูงสุด
ป้อนข้อมูล ความเร็ว 		ที่ได้รับอนุญาต
รัศมี โหลด 		ที่ได้รับอนุญาต
เป็นแกน โหลด
[NM- [NM- [NM- [RPM] [RPM] [n] [n]
235 1
เดี่ยว 		3 1000 1600 4000 1000 2000 5800 6400
4 1500 2300 5000 1000 2000 6400 7200
5 1500 2300 5000 1000 2000 6900 7900
6 1500 2300 5000 1000 2000 7300 8600
7 1500 2300 5000 1000 2000 7700 9200
8 1500 2200 5000 1000 2000 8000 9700
9 1000 1900 4000 1000 2000 8400 10000
10 1000 1600 4000 1000 2000 8700 11000
2
สองเท่า 		15 1000 1600 4000 1000 2000 9900 13000
16 1500 2300 5000 1000 2000 10000 13000
20 1500 2300 5000 1000 2000 11000 14000
25 1500 2300 5000 1000 2000 12000 14000
28 1500 2300 5000 1000 2000 12000 14000
30 1000 1600 4000 1000 2000 13000 14000
35 1500 2300 5000 1000 2000 13000 14000
40 1500 2300 5000 1000 2000 14000 14000
45 1000 1300 4000 1000 2000 14000 14000
50 1500 2300 5000 1000 2000 15000 14000
60 1500 2300 5000 1000 2000 15000 14000
70 1500 2300 5000 1000 2000 15000 14000
80 1500 1800 5000 1000 2000 15000 14000
90 1000 1300 4000 1000 2000 15000 14000
100 1000 1200 4000 1000 2000 15000 14000

FL-235 ※ 8 ※ 9 ※ 10
กรอบ
ขนาด 		เวที อัตราส่วน สูงสุด
รัศมี โหลด 		สูงสุด
เป็นแกน โหลด 		น้ำหนัก ช่วงเวลา
ของ ความเฉื่อย
(≤φ38) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ48) 		ช่วงเวลา
ของ ความเฉื่อย
(≤φ65)
[n] [n] [kg] [KGCM² ] [KGCM² ] [KGCM² ]
235 1
เดี่ยว 		3 15000 14000 55 一 90 150
4 15000 14000 一 62 120
5 15000 14000 52 110
6 15000 14000 47 110
7 15000 14000 一 42 100
8 15000 14000 40 100
9 15000 14000 一 39 99
10 15000 14000 38 98
2
สองเท่า 		15 15000 14000 57 14 36
16 15000 14000 16 37
20 15000 14000 14 35
25 15000 14000 14 35 一
28 15000 14000 15 36 一
30 15000 14000 12 34
35 15000 14000 13 35
40 15000 14000 12 33
45 15000 14000 13 35 一
50 15000 14000 12 33
60 15000 14000 12 33
70 15000 14000 12 33
80 15000 14000 12 33
90 15000 14000 12 33
100 15000 14000 12 33 一

1. ด้วยความเร็วอินพุตเล็กน้อยอายุการใช้งานคือ 20,000 ชั่วโมง

2. แรงบิดสูงสุดเมื่อเริ่มต้นและหยุด

3. แรงบิดสูงสุดเมื่อได้รับการกระแทก (สูงสุด 1.000 เท่า)

4. ความเร็วอินพุตเฉลี่ยสูงสุด

5. ความเร็วอินพุตชั่วขณะสูงสุด

6. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะอยู่ที่ 20,000 ชั่วโมง (นำไปใช้กับกึ่งกลางเพลาเอาท์พุทที่โหลดตามแนวแกน 0)

7. ด้วยความเร็วในการโหลดและความเร็วที่กำหนดนี้อายุการใช้งานจะเป็น 20,000 ชั่วโมง (นำไปใช้กับแบริ่งด้านข้างเอาท์พุทโหลดรัศมี 0)

8. โหลดรัศมีสูงสุดตัวลดสามารถยอมรับได้

9. การโหลดตามแนวแกนสูงสุดที่ตัวลดสามารถยอมรับได้

10. น้ำหนักอาจแตกต่างกันเล็กน้อยจากรุ่นสู่โหมด

+ เข้าใจพารามิเตอร์ผลิตภัณฑ์โดยละเอียด
สินค้าที่เกี่ยวข้อง
สถาบันที่มีอำนาจ
ใบรับรองหลายฉบับ
Zhejiang Saiya Intelligent Manufacturing Co. , Ltd.
ติดต่อเรา
  • Upload

เกี่ยวกับเรา
Zhejiang Saiya Intelligent Manufacturing Co. , Ltd.
Zhejiang Saiya Intelligent Manufacturing Co., Ltd. ก่อตั้งขึ้นในปี 2009 ด้วยประสบการณ์ในอุตสาหกรรม 15 ปี ซึ่งเป็นองค์กรด้านเทคโนโลยีขั้นสูงที่เชี่ยวชาญในการผลิตและจำหน่ายมอเตอร์เกียร์ AC ขนาดเล็ก มอเตอร์เกียร์ AC ขนาดเล็ก มอเตอร์เกียร์ DC แบบแปรงถ่าน มอเตอร์เกียร์ DC แบบไม่มีแปรงถ่าน BLDC กระปุกเกียร์ดาวเคราะห์แม่นยำ และมอเตอร์โรลเลอร์...ฯลฯ เราคือ การขายส่งจากจีน FL Series 60 90 115 142 180 220 Helical Planetary Gearbox ซัพพลายเออร์ และ โออีเอ็ม/โอดีเอ็ม FL Series 60 90 115 142 180 220 Helical Planetary Gearbox ผู้ผลิต, มอเตอร์และกล่องเกียร์ Saiya ถูกนำมาใช้กันอย่างแพร่หลายในหุ่นยนต์อุตสาหกรรม ระบบโลจิสติกส์อัจฉริยะ เครื่องจักรพลังงานใหม่ หุ่นยนต์ AGV และสาขาขั้นสูงอื่นๆ นอกจากนี้ ยังมีบทบาทสำคัญในการแปรรูปอาหาร บรรจุภัณฑ์ สิ่งทอ อุปกรณ์อิเล็กทรอนิกส์ อุปกรณ์ทางการแพทย์ และเครื่องจักรเฉพาะทาง โดยนำเสนอโซลูชันที่คุ้มต้นทุนและแตกต่างสำหรับอุตสาหกรรมที่หลากหลาย เพื่อเพิ่มข้อได้เปรียบของเราในการสร้างความแตกต่างและความคุ้มต้นทุน เรามีบริษัทการค้าของเราเอง ชื่อว่า Hangzhou Saiya Transmission Equipment Co., LTD ซึ่งตั้งอยู่ในหางโจว เจ้อเจียง ซึ่งอยู่ใกล้ท่าเรือเซี่ยงไฮ้และหนิงปัว เพื่อจัดการธุรกิจในประเทศและต่างประเทศ ควบคู่ไปกับการขายตรงและการจัดจำหน่าย ช่วยให้มั่นใจถึงการจัดจำหน่ายทั่วโลกและการสนับสนุนลูกค้า โดยมอบโซลูชันระดับไฮเอนด์ที่ประหยัดและเชื่อถือได้ให้กับลูกค้าทุกคนของเรา

วัฒนธรรมองค์กร

ของแท้ เชื่อถือได้
คุณภาพโดดเด่นอย่างเป็นธรรมชาติ.

ค่านิยมหลัก: การพัฒนาตนเองและการเอาใจใส่ผู้อื่น.

วิสัยทัศน์:กลายเป็นผู้เชี่ยวชาญด้านบริการในสาขาการส่งข้อมูลอัจฉริยะ.

ภารกิจของเรา:ให้บริการคุณภาพสูงและสร้างมูลค่าให้กับลูกค้า.

ปรัชญาการให้บริการ:มุ่งมั่นแสวงหาความสุขทั้งทางวัตถุและทางจิตวิญญาณแก่พนักงานทุกคน และร่วมสร้างความก้าวหน้าและพัฒนาการของสังคมมนุษย์.

  • 2009

    การก่อตั้ง

  • 80+

    พนักงาน

  • 5+

    สายการผลิต
ข่าว
